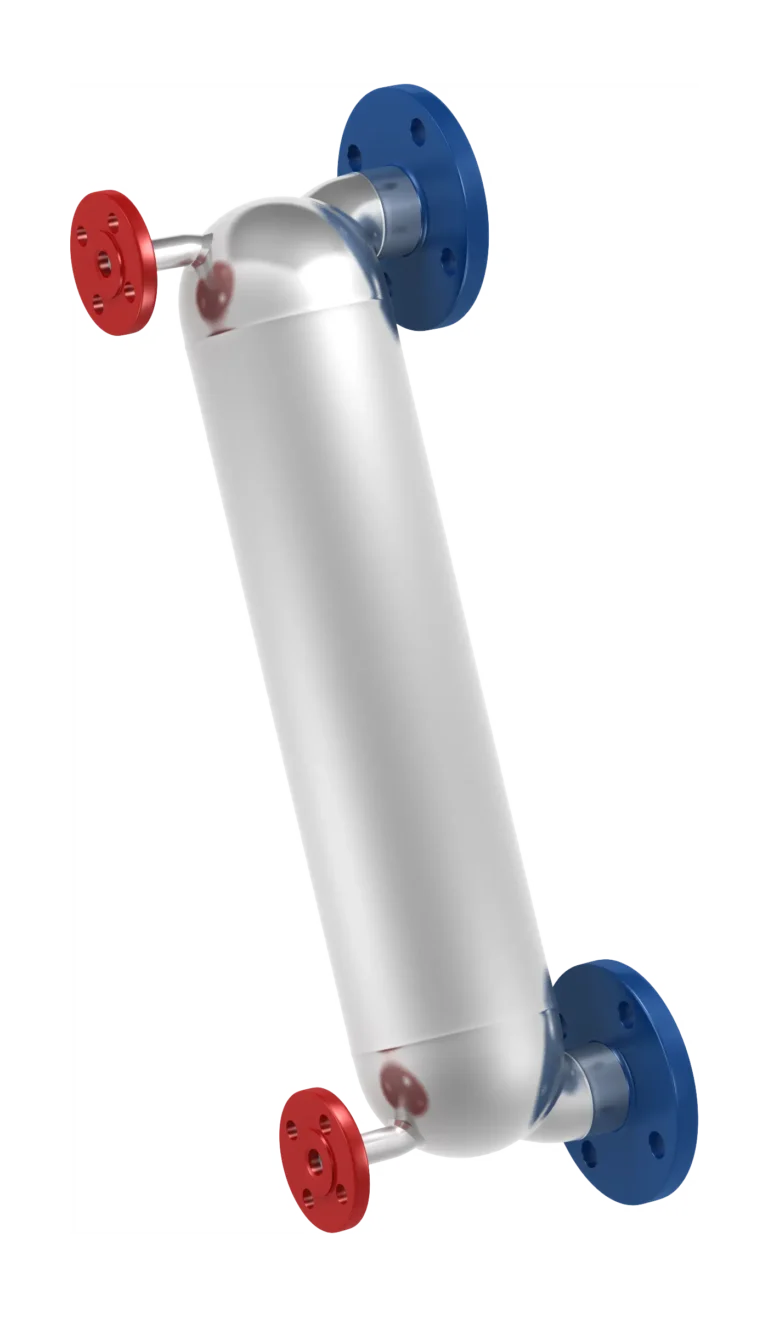

JAD Y.OG.1
PARAMETRY KONSTRUKCYJNE
| Pojemność wymiany ciepła | 1,0 m² |
| Pojemność płaszcza | 4,3 L |
| Pojemność wężownicy | 2,7 L |
| Masa | |
|---|---|
| KW, KN | 17,5 kg |
PARAMETRY PRACY
| ST | ||
|---|---|---|
| Maks. temperatura pracy: płaszcz | 200 | °C |
| Maks. temperatura pracy: wężownica | 200 | °C |
| Maks. ciśnienie pracy: płaszcz | 16 | bar |
| Maks. ciśnienie pracy: wężownica | 16 | bar |
| Minimalna temperatura pracy | 0 | °C |
Wężownica
| Ø8,0 mm - gładka, karbowana |
Wymiary przyłączy
| K1 | Wlot czynnika grzewczego | DN15 |
| K2 | Wylot czynnika grzewczego | DN15 |
| K3 | Wlot czynnika ogrzewanego | DN50 |
| K4 | Wylot czynnika ogrzewanego | DN50 |
Oznaczenia przyłączy
| KW | kołnierze węglowe |
| KN | kołnierze nierdzewne |
Wersja materiałowa
| 321, 316 |
