JAD X2.11
| Powierzchnia wymiany ciepła | 1,2 m² |
| Pojemność płaszcza | 3,0 L |
| Pojemność wężownicy | 1,9 L |

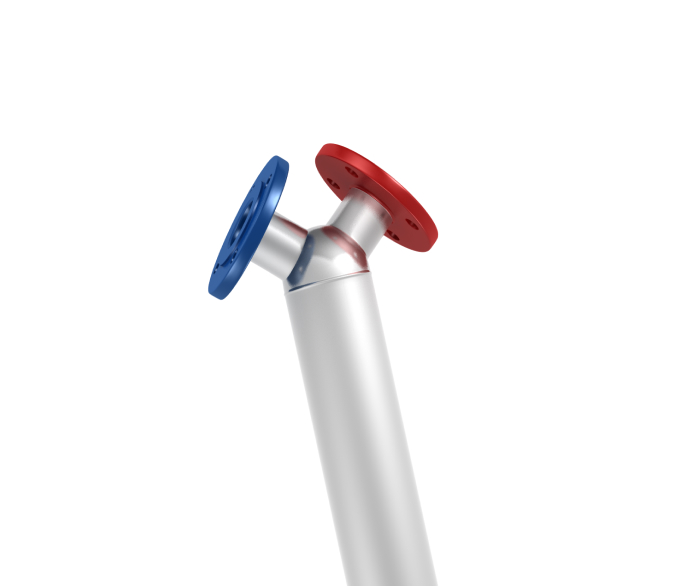

Wymienniki ciepła typu JAD X
Wymienniki ciepła JAD X są urządzeniami przepływowymi, przeciwprądowymi z przepływem czynnika grzejnego (chłodzonego) w wężownicy a czynnika ogrzewanego w przestrzeni płaszcza. Przyłącza wymiennika w kształcie litery V zostały zaprojektowane tak aby ograniczyć straty ciśnienia oraz umożliwić pracę wymiennika w systemach parowych przy większych temperaturach. Helikoidalnie współosiowe wężownice, ze zwiniętych przeciwbieżnie rur, tworzą pakiet wężownic stanowiący powierzchnie wysoce intensywnej wymiany ciepła, oferując jednocześnie wysoką elastyczność pracy w szerokim zakresie ciśnień i temperatur oraz przy różnych czynnikach roboczych. Najwyższej jakości spawana konstrukcja ze stali austenitycznej, gwarantuje prawidłową oraz długoletnią pracę urządzenia, nawet w najtrudniejszych warunkach przy zachowaniu wysokiej sprawności cieplnej wymiennika.
Pionowa konstrukcja pozwala na znaczne oszczędności zajmowanego miejsca oraz łatwe budowanie baterii wymienników przy zastosowaniu specjalnie dobranych kolektorów.
Zastosowanie:
- systemy centralnego ogrzewania
- systemy przygotowania ciepłej wody użytkowej
- systemy parowe
- instalacje procesowe
- chłodnictwo
JAD X2.11.68
| Powierzchnia wymiany ciepła | 0,6 m² |
| Pojemność płaszcza | 1,2 L |
| Pojemność wężownicy | 1,2 L |
JAD X3.18
| Powierzchnia wymiany ciepła | 2,0 m² |
| Pojemność płaszcza | 5,2 L |
| Pojemność wężownicy | 3,1 L |
JAD X3.18.75
| Powierzchnia wymiany ciepła | 1,2 m² |
| Pojemność płaszcza | 2,5 L |
| Pojemność wężownicy | 2,6 L |
JAD X5.38
| Powierzchnia wymiany ciepła | 4,1 m² |
| Pojemność płaszcza | 10,9 L |
| Pojemność wężownicy | 6,5 L |
JAD X5.38.71
| Powierzchnia wymiany ciepła | 2,3 m² |
| Pojemność płaszcza | 6,8 L |
| Pojemność wężownicy | 4,0 L |
JAD X6.50
| Powierzchnia wymiany ciepła | 5,6 m² |
| Pojemność płaszcza | 13,8 L |
| Pojemność wężownicy | 8,5 L |
JAD X6.50.10
| Powierzchnia wymiany ciepła | 5,1 m² |
| Pojemność płaszcza | 14,2 L |
| Pojemność wężownicy | 10,6 L |
JAD X6.50.72
| Powierzchnia wymiany ciepła | 3,1 m² |
| Pojemność płaszcza | 9,9 L |
| Pojemność wężownicy | 4,6 L |
JAD X9.88
| Powierzchnia wymiany ciepła | 10,2 m² |
| Pojemność płaszcza | 28,6 L |
| Pojemność wężownicy | 16,5 L |
JAD X9.88.10
| Powierzchnia wymiany ciepła | 8,3 m² |
| Pojemność płaszcza | 25,6 L |
| Pojemność wężownicy | 15,9 L |
JAD X9.88.65
| Powierzchnia wymiany ciepła | 5,0 m² |
| Pojemność płaszcza | 20,8 L |
| Pojemność wężownicy | 6,6 L |
JAD X9.88.85
| Powierzchnia wymiany ciepła | 6,2 m² |
| Pojemność płaszcza | 25,0 L |
| Pojemność wężownicy | 8,2 L |
JAD X12.114
| Powierzchnia wymiany ciepła | 18,0 m² |
| Pojemność płaszcza | 51,8 L |
| Pojemność wężownicy | 29,4 L |
JAD X12.114.10
| Powierzchnia wymiany ciepła | 14,9 m² |
| Pojemność płaszcza | 55,0 L |
| Pojemność wężownicy | 19,3 L |
JAD X12.114.50
| Powierzchnia wymiany ciepła | 6,3 m² |
| Pojemność płaszcza | 29,0 L |
| Pojemność wężownicy | 8,0 L |
JAD X12.114.60
| Powierzchnia wymiany ciepła | 6,5 m² |
| Pojemność płaszcza | 34,0 L |
| Pojemność wężownicy | 9,0 L |
JAD X12.114.75
| Powierzchnia wymiany ciepła | 8,8 m² |
| Pojemność płaszcza | 38,5 L |
| Pojemność wężownicy | 10,0 L |
JAD X14.163
| Powierzchnia wymiany ciepła | 24,7 m² |
| Pojemność płaszcza | 59,1 L |
| Pojemność wężownicy | 39,4 L |
JAD X14.163.10
| Powierzchnia wymiany ciepła | 21,5 m² |
| Pojemność płaszcza | 51,0 L |
| Pojemność wężownicy | 36,5 L |
JAD X17.217
| Powierzchnia wymiany ciepła | 57,0 m² |
| Pojemność płaszcza | 181,0 L |
| Pojemność wężownicy | 84,0 L |
JAD X17.217.10
| Powierzchnia wymiany ciepła | 46,0 m² |
| Pojemność płaszcza | 174,0 L |
| Pojemność wężownicy | 95,0 L |
