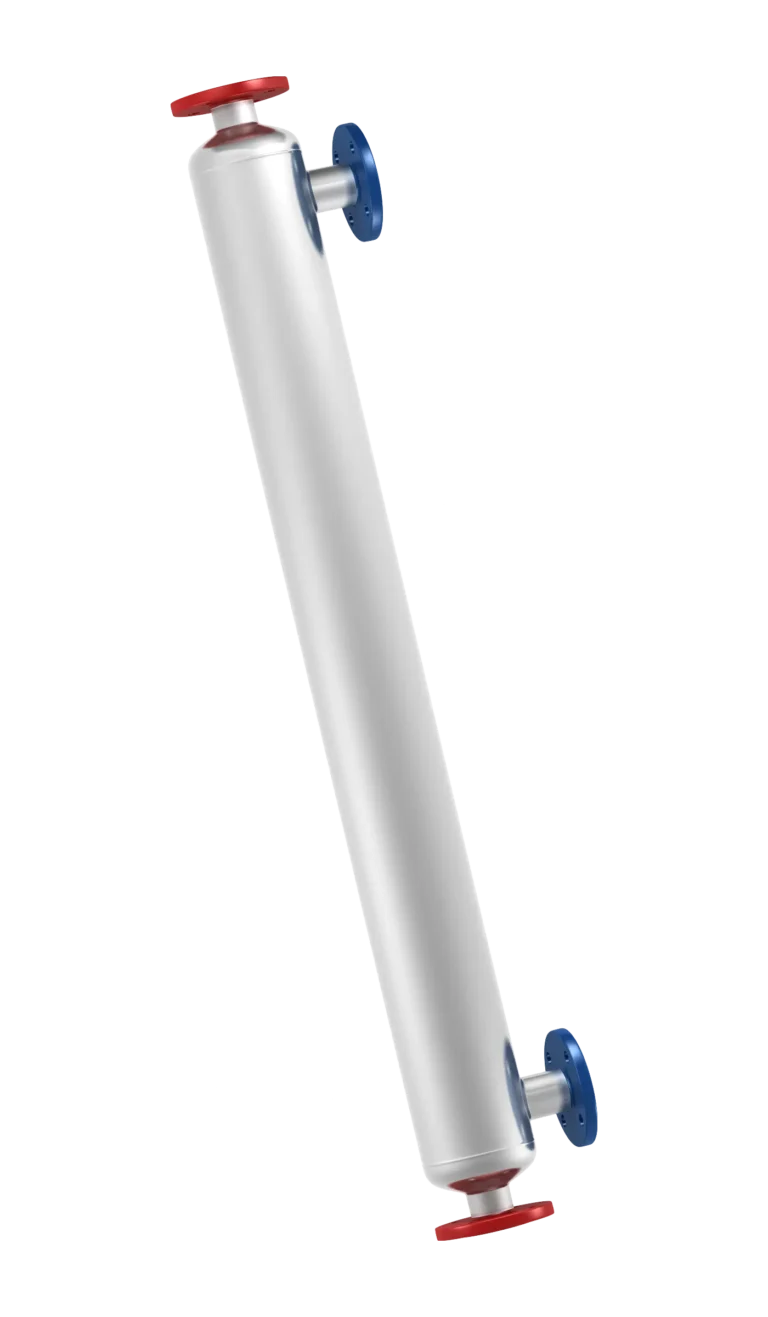

WR 85.08
PARAMETRY KONSTRUKCYJNE
| Pojemność wymiany ciepła | 4,7 m2 |
| Pojemność płaszcza | 16,0 L |
| Pojemność wężownicy | 11,3 L |
| Masa | |
|---|---|
| KW, KN | 49,0 kg |
| GW, SP | 37,8 kg |
PARAMETRY PRACY
| ST | ||
|---|---|---|
| Maks. temperatura pracy: płaszcz | 165 | °C |
| Maks. temperatura pracy: wężownica | 165 | °C |
| Maks. ciśnienie pracy: płaszcz | 16 | bar |
| Maks. ciśnienie pracy: wężownica | 16 | bar |
| Minimalna temperatura pracy | 0 | °C |
Wężownica
| Ø8,0 mm - gładka |
Wymiary przyłączy
| K1 | Wlot czynnika grzewczego | DN50 / G 2" |
| K2 | Wylot czynnika grzewczego | DN50 / G 2" |
| K3 | Wlot czynnika ogrzewanego | DN50 / G 2" |
| K4 | Wylot czynnika ogrzewanego | DN50 / G 2" |
Oznaczenia przyłączy
| KW | kołnierze węglowe |
| KN | kołnierze nierdzewne |
| GW | gwintowane |
| SP | do wspawania |
Wersja materiałowa
| 321, 316 |
